Con más de 245.000 habitantes asentados sobre una península granítica que se adentra en el Atlántico, La Coruña presenta un subsuelo donde el macizo rocoso compite con depósitos aluviales y rellenos antrópicos centenarios. La tomografía sísmica de refracción y reflexión permite desentrañar esa heterogeneidad sin perforar, generando imágenes continuas del subsuelo que revelan contactos litológicos, zonas de fractura y la profundidad del techo rocoso. En el entorno portuario coruñés, donde las ampliaciones sobre terrenos ganados al mar son frecuentes, este ensayo geofísico entrega datos que una calicata aislada jamás podría proporcionar. Nuestro equipo técnico aplica esta técnica conforme a los requisitos del Eurocódigo 7 (EN 1997-1:2004) para la investigación geotécnica, integrando los resultados con un estudio de MASW cuando la clasificación sísmica del terreno según la NCSE-02 exige perfiles Vs30 detallados.
Un perfil tomográfico de 115 metros de longitud puede sustituir hasta cinco sondeos mecánicos en la fase de anteproyecto, optimizando el plan de investigación sin perder resolución.
Contexto geotécnico local
El crecimiento de La Coruña desde el siglo XIX, con el relleno progresivo del istmo y la construcción del puerto exterior en Punta Langosteira, ha multiplicado las obras sobre terrenos de competencia dudosa. El riesgo más subestimado en estos solares es la presencia de bloques erráticos graníticos flotando en una matriz areno-arcillosa saturada, configuración típica de los depósitos de ladera del Monte de San Pedro. Un sondeo puntual puede topar con un bloque métrico y dar por alcanzado el rechazo, mientras que la tomografía sísmica de reflexión revela que bajo ese bloque el suelo blando continúa varios metros más. Omitir un perfil continuo en estas condiciones deriva en asientos diferenciales que agrietan estructuras y en recalces costosos que se pagan durante la fase de servicio. La combinación de refracción para el techo rocoso y reflexión de alta resolución para los estratos someros ofrece la redundancia necesaria para tomar decisiones de cimentación con confianza, ya sea mediante losa armada o pilotes empotrados en el granito sano.
Preguntas comunes
¿Qué diferencia hay entre la sísmica de refracción y la de reflexión?

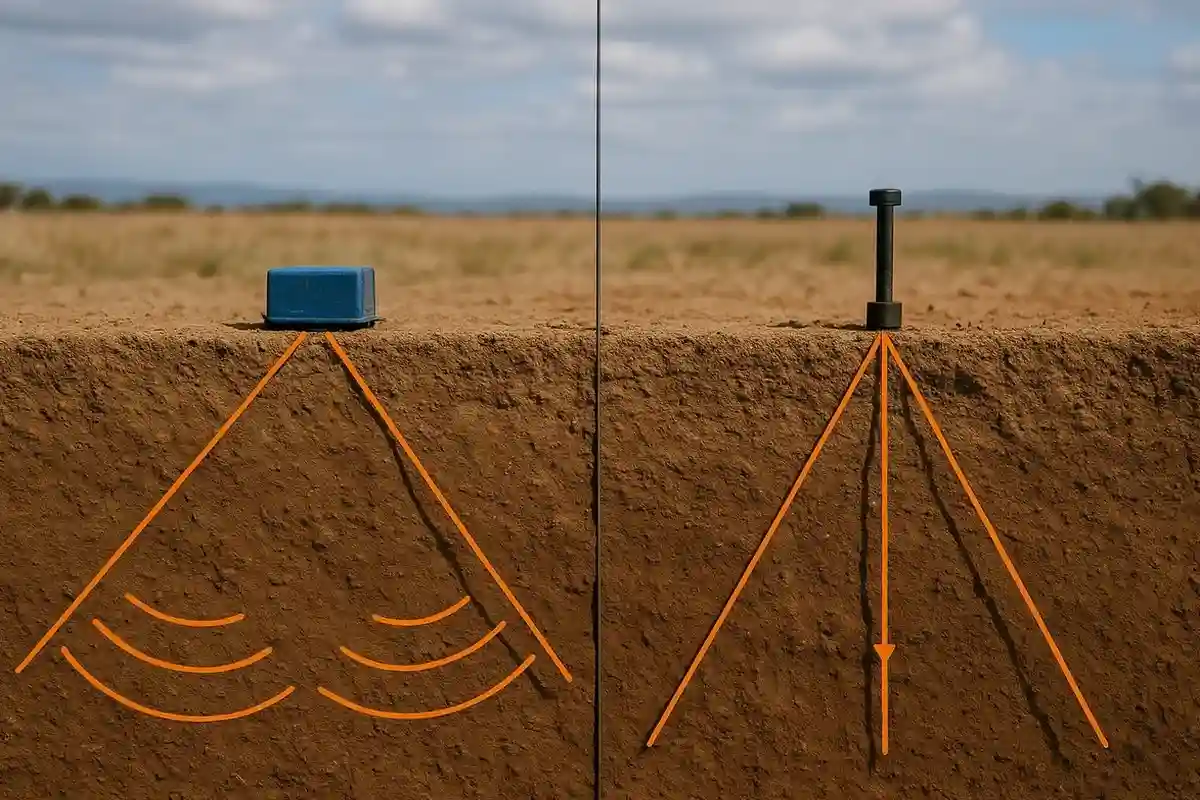

La refracción analiza las ondas que viajan por el contacto entre capas y se curvan hacia la superficie; es ideal para mapear el techo rocoso y estimar el grado de fracturación. La reflexión registra los rebotes en las interfases entre estratos y resuelve mejor las capas someras y las estructuras subhorizontales. En La Coruña solemos combinar ambas porque los rellenos costeros generan reflectores someros que la refracción no captura, mientras que la reflexión por sí sola no define bien la base del granito meteorizado.
¿Es necesario cortar el tráfico en la calle durante el ensayo?
No es necesario un corte total, pero sí una restricción temporal del paso de vehículos pesados durante los disparos. Cada registro toma apenas unos segundos. Coordinamos los trabajos con la Policía Local de La Coruña para desviar el tránsito de forma intermitente, y en viales estrechos del casco histórico programamos las mediciones en horario de mañana temprano para minimizar las molestias.
¿Cuánto cuesta un perfil de tomografía sísmica en La Coruña?
El precio de un perfil de refracción sísmica en La Coruña oscila entre 1.680 € y 2.630 €, en función de la longitud del tendido, el número de canales utilizados y si se incluye procesamiento de reflexión de alta resolución. Las campañas que combinan varios perfiles ortogonales se cotizan de forma personalizada tras la visita técnica al solar.
¿Qué preparación requiere el terreno antes de la prospección?
El solar debe estar desbrozado y sin acumulaciones de escombros que impidan clavar los geófonos. En pavimentos asfaltados colocamos los sensores sobre placas de yeso con acople mecánico, sin necesidad de romper el firme. La única limitación es que no puede haber maquinaria pesada operando en las inmediaciones durante la adquisición, porque las vibraciones contaminan los sismogramas y obligan a repetir los disparos.
