Diseño de Anclajes Activos y Pasivos en La Coruña: Soluciones para Suelos Atlánticos

El equipo de perforación hidráulica sobre orugas se posiciona en el borde de la excavación. La broca de widia avanza sobre el esquisto de la serie de Órdenes. En La Coruña, el diseño de anclajes activos/pasivos empieza justo ahí: en el testigo de roca que extraemos. No hay margen para suposiciones con el frente marítimo a menos de un kilómetro. La longitud del bulbo, el diámetro de la vaina y la protección anticorrosión se definen contrastando la resistencia al corte del macizo rocoso con las solicitaciones de la estructura. Para proyectos que implican contención en zonas de relleno antrópico sobre la rasa cantábrica, complementamos la campaña con un sondaje SPT que permita verificar la compacidad del material granular antes de definir la inyección del tendón.

Un anclaje mal diseñado en esquisto alterado no se arranca: se corroe lentamente bajo la niebla salina hasta perder toda su capacidad de carga.

Cómo trabajamos

El control de la corrosión bajo tensión define el diseño de anclajes activos/pasivos en este litoral. Aplicamos la UNE-EN 1537:2015 para anclajes permanentes y la UNE-EN 1997-1 (Eurocódigo 7) para los estados límite últimos y de servicio. La niebla salina y la humedad relativa media anual del 78 % en La Coruña exigen vainas corrugadas de doble protección y lechadas de cemento con relación agua/cemento inferior a 0.40. Ejecutamos el tesado con gato hidráulico monotorón y comprobamos la carga residual con célula de carga de cuerda vibrante. La pérdida de carga por relajación del terreno en los esquistos meteorizados de la ciudad obliga a re-tesados programados.

Verificación de la resistencia última del tendón según UNE-EN 1992-1-1.
Control de desplazamientos en la cabeza mediante hitos topográficos de precisión milimétrica.
Protección catódica opcional en anclajes permanentes bajo nivel freático salino.

Cuando el macizo presenta fracturación intensa, el estudio geofísico previo con tomografía sísmica nos da la imagen del subsuelo necesaria para evitar zonas de debilidad en la longitud libre.

Contexto geotécnico local

El contraste entre el granito de dos micas sano y la capa de alteración superficial en la península coruñesa genera un riesgo técnico específico. La misma carga de tesado puede provocar el arrancamiento del bulbo si queda embebido en jabre en lugar de roca competente. La presencia de agua subterránea agresiva, con pH bajo y alta concentración de cloruros, acelera la corrosión por picaduras en el acero de pretensado. Un diseño de anclajes activos/pasivos que ignore la variabilidad lateral del techo rocoso está condenado a fallar. Nosotros perforamos con registros continuos de parámetros y ejecutamos ensayos de investigación en obra antes de la producción. Cada anclaje de La Coruña se prueba al 150 % de la carga de servicio. El 5 % de los anclajes permanentes se somete a ensayos de control de larga duración para verificar la estabilidad de la carga bajo las condiciones climáticas atlánticas reales.

Parámetros de referencia

Parámetro	Valor típico
Carga máxima de trabajo (anclaje permanente)	Hasta 1.200 kN
Diámetro de perforación típico	130 - 180 mm
Longitud de bulbo en roca meteorizada	4.0 - 7.5 m
Resistencia característica del acero (Y1860S7)	1.860 MPa
Relación A/C de lechada en ambiente marino	≤ 0.38
Presión de inyección (vaina única)	0.5 - 1.5 MPa
Ensayo de aceptación (carga máxima)	1.25 - 1.50 x Np
Vida útil de diseño (categoría A)	100 años

Servicios técnicos vinculados

Cálculo de anclajes activos y pasivos

Dimensionamiento de la longitud libre y del bulbo de anclaje mediante modelos de equilibrio límite y elementos finitos. Definimos la carga de bloqueo para controlar deformaciones en pantallas continuas.

Ensayos de investigación y adecuación

Ejecutamos ensayos de arrancamiento con gato hidráulico y registro electrónico de carga-desplazamiento. Validamos la capacidad última del terreno antes de la producción masiva.

Protección anticorrosión en zona costera

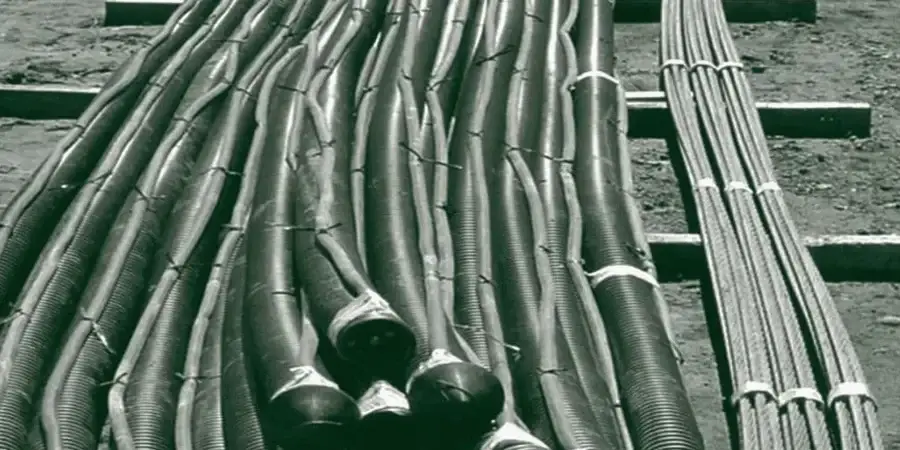

Sistemas de doble barrera con tubería corrugada y manguito termorretráctil. Especificamos protección catódica con ánodo de sacrificio para instalaciones permanentes en el puerto de La Coruña.

Monitorización de la carga residual

Instalación de células de carga en cabeza y lectura remota automatizada. Controlamos la evolución de la tensión durante la vida útil con alertas ante pérdidas superiores al 5 %.

Preguntas comunes

¿Cuál es el costo estimado para el diseño de un sistema de anclajes activos en La Coruña?

El rango de inversión para el diseño completo de anclajes activos/pasivos en La Coruña se sitúa entre €570 y €2.130, en función del número de tendones, la categoría de protección anticorrosión exigida y la complejidad de los ensayos de investigación en roca meteorizada.

¿Qué diferencia hay entre un anclaje activo y uno pasivo?

El anclaje activo se tesa inmediatamente tras su ejecución hasta una carga de bloqueo definida, aplicando una fuerza activa al terreno. El anclaje pasivo no se tesa: entra en carga solo cuando la estructura se deforma, trabajando por reacción.

¿Cómo afecta el ambiente marino de La Coruña al diseño de los anclajes?

La alta concentración de cloruros y la humedad relativa elevada exigen un sistema de protección anticorrosión categoría K3 o superior en anclajes permanentes. Usamos vainas estancas y lechadas de baja permeabilidad para garantizar la durabilidad a 100 años vista.

¿Realizan pruebas de carga en todos los anclajes?

No en todos. Seguimos la norma UNE-EN 1537. Los anclajes de producción se prueban al menos al 125 % de la carga de servicio. Un mínimo del 5 % de los anclajes permanentes se somete a un ensayo de investigación más exhaustivo para validar el diseño.
